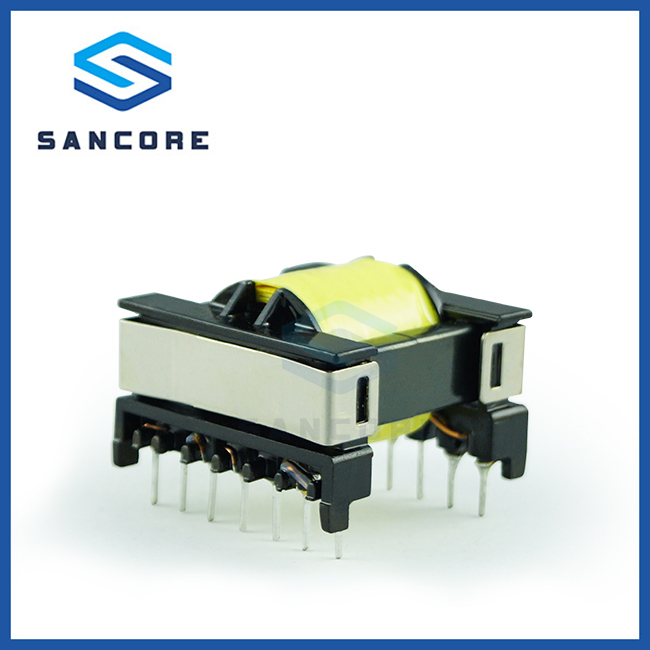

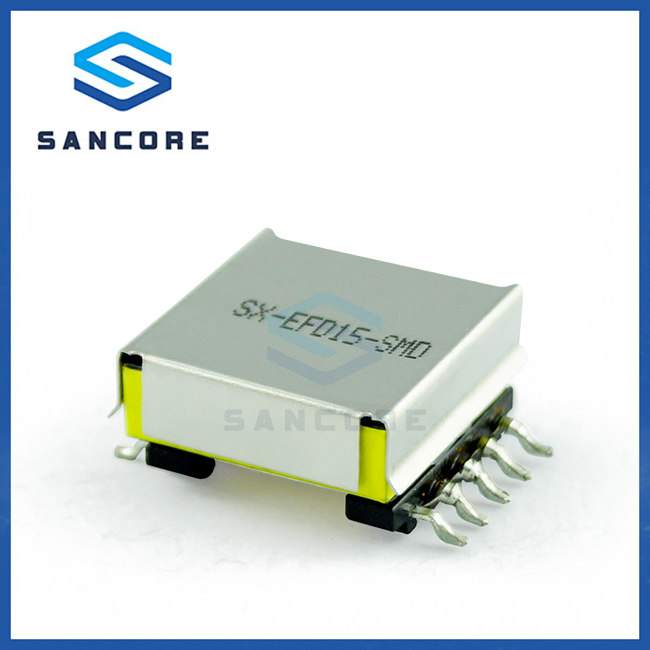

高頻變壓器繞組間的正確排序
高頻變壓器是工作時頻率超過10kHz的變壓器，高頻變壓器主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。按工作頻率高低，可分為幾個檔次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。
在高頻變壓器設計繞組排序時，必須首先考慮把變壓器的漏感和層間電容減至最小，因為開關電源中高頻變壓器傳輸?shù)氖歉哳l脈沖方波信號。在傳輸?shù)乃沧冞^程中，漏感和層間電容會引起浪涌電流和尖峰電壓，以及頂部振蕩，造成損耗增加。通常變壓器的漏感要控制在初級電感量的1%～3%。變壓器繞組線圈之間，同一繞組的上、下層之間，不同繞組之間，繞組與屏蔽層之間形成的電容稱為層間電容或者分布。
那高頻變壓器定制廠家應該如何各個繞組該如何排序才能把變壓器的漏感和層間電容減至最小呢？
首先初級繞組應放在最里層，這樣可使變壓器初級繞組每一匝用線長度最短，從而使整個繞組的用線為最少，這有效地減小了初級繞組自身的分布電容。
初級繞組繞完，要加繞(3～5)層絕緣膠帶再繞制次級繞組。這樣可減小初級繞組和次級繞組之間的層間電容，也增大了初級和次級之間的絕緣強度，符合絕緣耐壓的要求。
偏置繞組繞繞在初級和次級之間，還是繞在最外層，和開關電源的調整是根據次級電壓還是初級電壓進行有關。
這里我們提及一下高頻變壓器的三明治繞法，這是一種兩層夾一層的繞法。由于被夾在中間的繞組不同，三明治又分為兩種繞法：初級夾次級，次級夾初級。
采用三明治繞法可以有效減小變壓器的漏感，這樣可以減小功率開關管的電壓應力，從而可以減小吸收電路，間接的提高了電源的效率。
